この記事の要点

粘着テープは、セロハンテープだけのものではありません。スマートフォンの画面の固定にも、自動車の配線の結束にも使われています。

その粘着テープをつくる技術が、ほかの業界でどれだけ使われているのか。登録された特許を34業界に割って数えました。

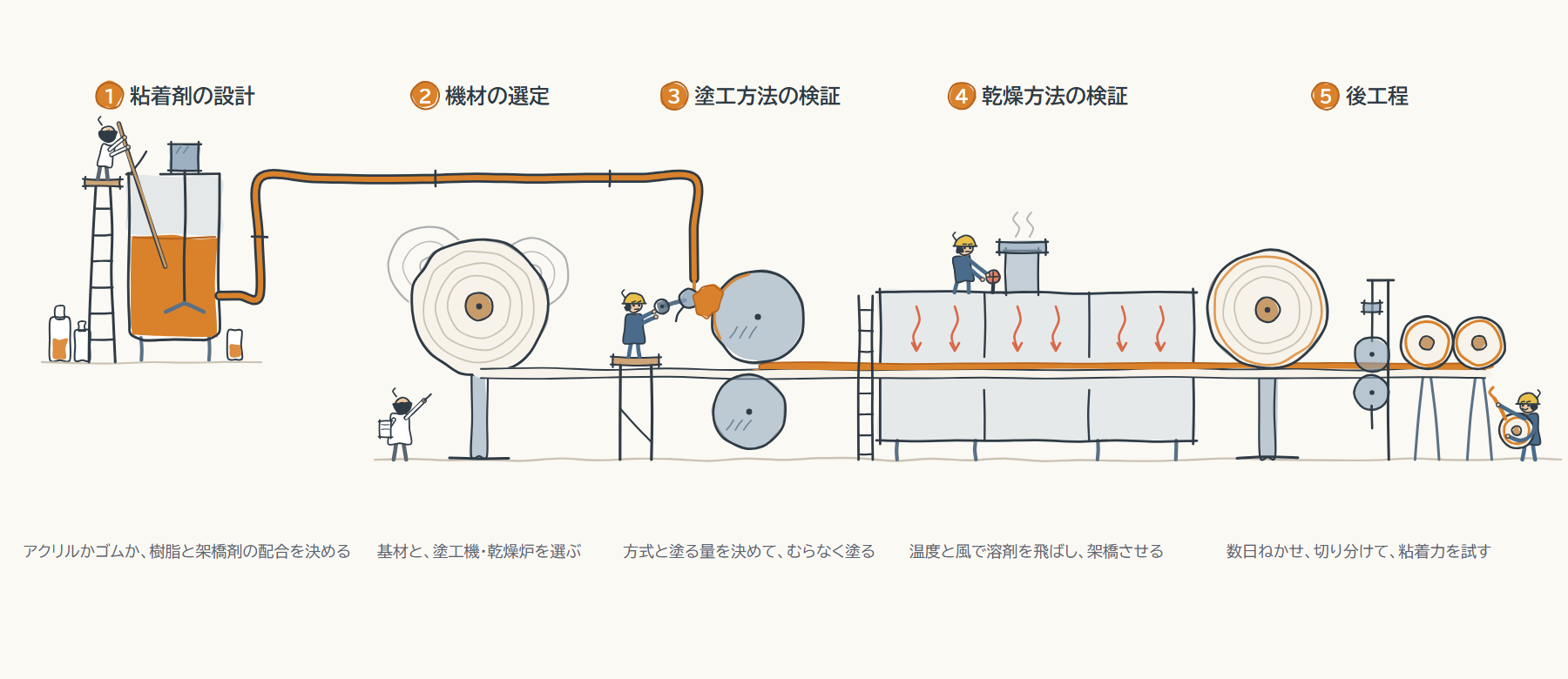

工程は5つです。粘着剤を設計し、基材と装置を選び、塗り、乾かし、切り分けて試験します。

性能を決めるのは、最初の粘着剤の設計です。どのくらいの力でくっつけるのか、何に貼るのか、はがす前提かどうかが、ここで決まります。

粘着剤の設計で問われるのが重合です。モノマーという小さな分子をつないで、ポリマーという長い鎖をつくる反応をいいます。

つなぎ方には振り幅があります。どのモノマーをどの比率で使うか。どれくらいの長さの鎖にするか。鎖どうしをどれだけ橋渡しするか。

狙った性能から逆算してレシピを組み、反応を制御して現物にします。これが重合という技術の中身です。

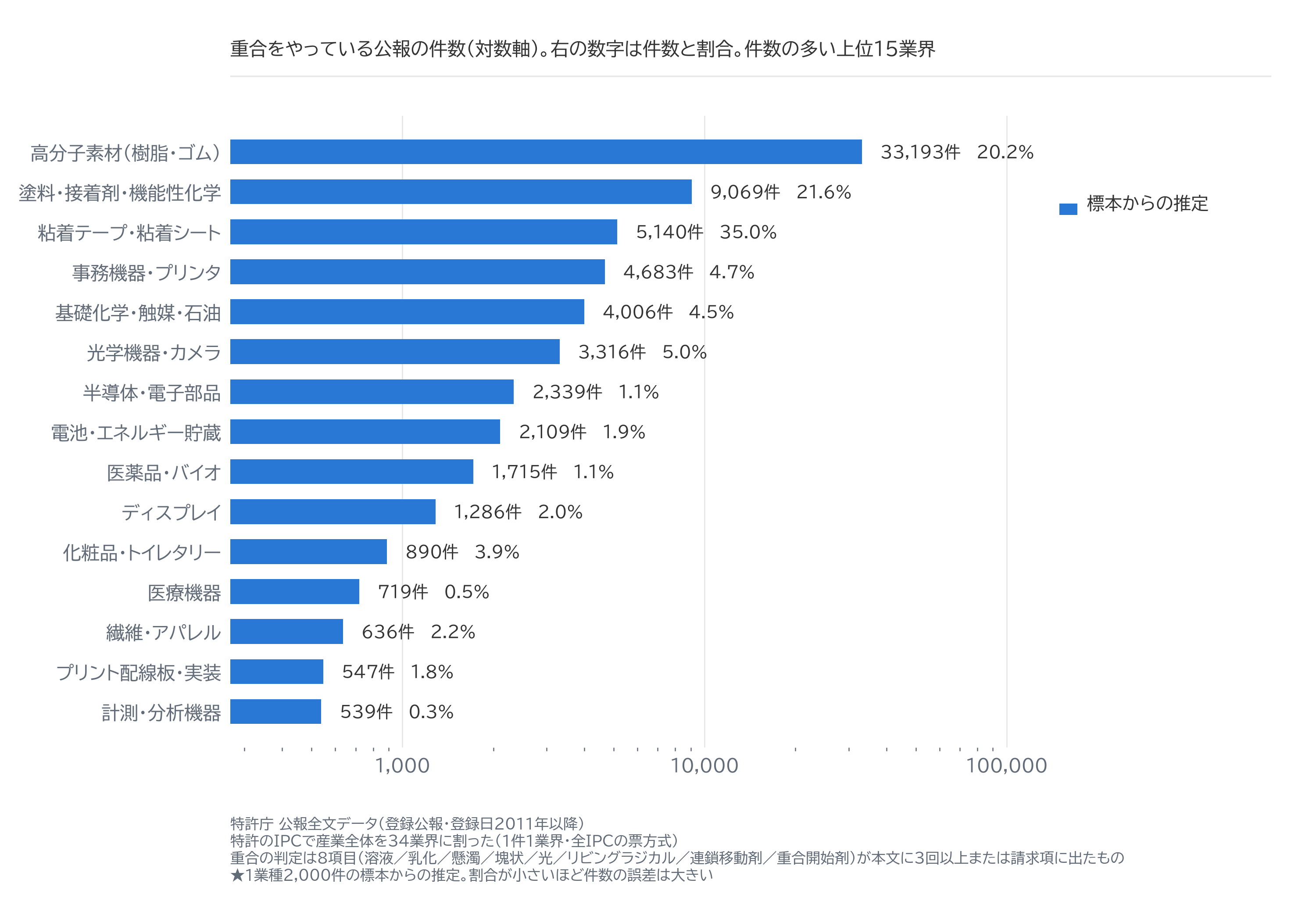

上位は化学の業界が占めました。高分子素材が33,193件、塗料・接着剤・機能性化学が9,069件、粘着テープ・粘着シートが5,140件です。高分子素材や塗料・接着剤の業界にも、重合を扱う特許が多く出ています。

目を引いたのは半導体・電子部品です。重合をやっている公報の割合は1.1%と低いのですが、業界の公報数が桁違いに多いため、件数では2,339件になります。

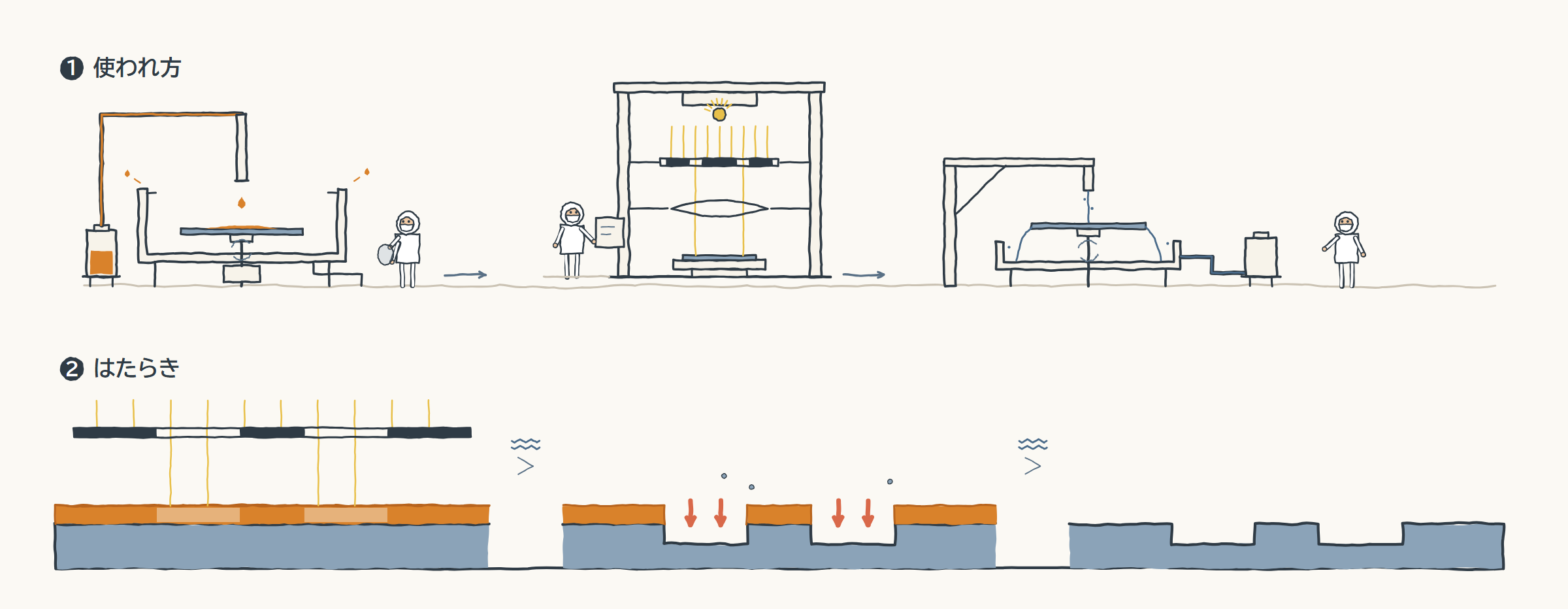

半導体の回路は、レジストという液体でシリコンウエハの上に描かれます。光が当たると薬品への溶けやすさが変わる樹脂を、溶剤に溶かしたものです。

ウエハを高速で回しながらレジストを垂らし、均一に塗り広げます。そこにマスクを重ねて光を当て、現像液で洗うと、回路の形が残ります。

レジストの性能は3つで測ります。少ない光で反応するかという感度、どこまで細い線を分けられるかという解像度、線の縁のガタつきを指すラフネスです。どれかを伸ばすと別のどれかが落ちる関係にあり、どれを立ててどれを譲るかを決めるのが設計の仕事です。

粘着剤にも同じ形があります。柔らかくすれば触れた瞬間のくっつきは増えますが、ずれずに支える力は落ちます。鎖どうしの橋渡しを増やすと、その逆になります。

	粘着テープ	フォトレジスト
材料の設計	モノマーの組み合わせ、鎖の長さ、鎖どうしの橋渡しの多さ	ポリマー骨格、保護基、光酸発生剤
塗る	基材への塗工	ウエハへのスピンコート
固める	乾燥	プリベーク
3つの性能	タック／接着力／保持力	感度／解像度／ラフネス
決めること	性能の釣り合いをどこで取るか	同じ

塗って、溶剤を飛ばして固める、という工程の並びも変わりません。

フォトレジストは、世界で使われる量の多くを日本の企業がつくっている分野です。表に出てくるArF・KrF・EUVは、回路を焼くときに使う光の種類です。EUVがいちばん新しく、細い線を描けます。

レジストの中に入る成分や、隣り合う膜をつくる会社にも、同じ技術が要ります。

数えて分かったのは3点です。粘着テープの中心にあるのは重合であること。高分子素材や塗料・接着剤の業界にも、重合を扱う特許が多いこと。半導体材料とは、設計の考え方の形が重なること。

「粘着剤を配合する仕事」を「材料の釣り合いを設計する仕事」と言い換えると、当てはまる業界の数が変わります。件数は、その言い換えが成り立つかどうかを確かめる材料になります。

このうち富士フイルムについては、写真から半導体材料へ移った道筋を別の記事で11万件を数えました。
